Vyroba japonskeho spoje Kanawa Tsugi

Součástí výroby přední verandy na našem novém domě (Dřevostavba svépomocí) bude taky dlouhý vodorovný překladový hranol 140x140x7600mm. A protože jsem měl nejdelší kus KVH hranolů délky 5m musel jsem tento dlouhý prvek vyrobit že dvou kusů. Pro tento spoj jsem zvolil právě japonský spoj Kanawa Tsugi. Důvod je ten, že mám rád genialitu, funkčnost a detailnost japonských spojů a taky jsem tento spoj chtěl vyzdycky vyzkoušet, ale neměl jsem příležitost - až teď. Po dokončení spoje jsem byl překvapený jakou roli hraje každá desetinka milimetru v přesném dopasování spoje, i když mám ještě velké rezervy do dokonalosti, tak jsem s výsledkem práce na první pokus celkem spokojený.

naskenovane obrazky z knizky

Princip tohoto spoje je velmi jednoduchý, je potřeba vyrobit dva identické konce hranolů, které do sebe budou přesně zapadat. Do vzniklé mezery uprostřed spoje se potom vkládají klíny ze dvou stran, a tím se spoj dotáhne a zajistí. Jedná se tedy o velmi pevné ale rozebíratelné podélné spojení dvou kusů hranolů. K měření a rýsování spoje se tradičně používá japonské sumitsubo s bambusovým perem a japonský úhelník. Tohle nářadí už nějakou dobu vlastním, tak jsem se pustil do kreslení a následně výroby spoje viz. fotodokumentace:

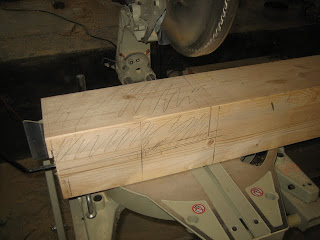

pricny zarez jsem delal na pokosove pile


dalsi zarezy uz jsem delal ryobou

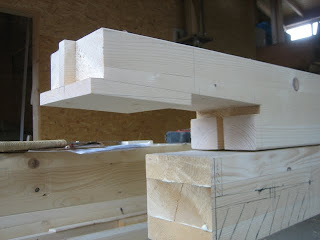

hotova jedna polovina spoje - druha je identicka jenom zrcadlove obracena

obe poloviny pripraveny k dopasovani

presnost vyroby je maximalne dulezta - sebemensi nepresnost vede k nefunkcnosti spoje

behem vyroby spoje to bylo v obyvaku jako po vybuchu

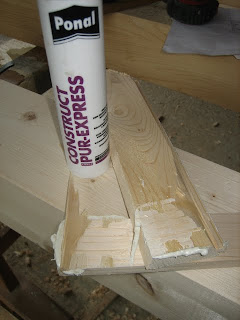

toto konstrukcni lepidlo drzi opravdu velmi dobre, viz. zkusebni vzorek
detail spoje s cepem proti bocnimu vychyleni.

zkouska pevnosti spoje po narazeni klinu

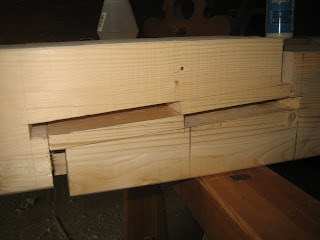

detail stredoveho klinu

klin je ze dvou kusu, zarazenim proti sobe dojde k dotazeni spoje

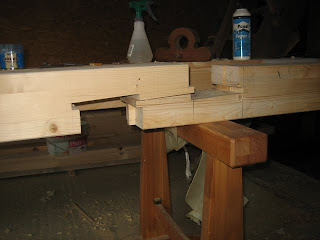

dopasovany spoj pred slepenim a vybrousenim

(Fotky dokonceneho spoje budou na blogu drevostavba svepomoci pozdeji.)
Narozdíl od tradičního pojetí japonských a čínských konstrukčních spojů, kdy jsou známy staletí staré budhisticke chrámy bez jediného hřebíku a lepidla pouze za použití důmyslných rozebíratelných spojů jsem se rozhodl tento spoj slepit a následně zvýraznit jeho reliéf pomoci míní řezbářského dlátka profilu V. Důvodem pro slepení spoje byl hlavně fakt, že celý tento kus se bude ve výšce 2,8m nasazovat na čepy, kterých je celkem 6 kusů po celé délce překladu a byl by problém zároveň nasazovat čepy a skládat tento spoj (technický nemožné) proto budu vyzvedávat celý kus překladu dohromady a pro lepší stabilitu jsme se rozhodl ho prostě slepit kvalitním PUR lepidlem.

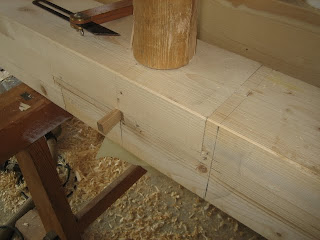

DOPLNENI: dnes jsem dokoncil tramovou konstrukci verandy a takto spoj vypada na miste:
