úterý 2. srpna 2016

Židle a stůl z amerického ořechu

V minulém týdnu jsem dokončil výrobu sady 6ks jídelních židlí a stolu z amerického ořechu pro našeho zákazníka firmy KONdesign.
Židle jsou zajímavé ergonomicky prohutým tvarem spárovky v opěradlové části a taky profilovaným sedákem. Takže i bez použití polstrování jsou velmi pohodlné a  přitom lehké.
Na židlích jsem strávil spoustu hodin ruční práce při opracování sedáku a výplně opěráku, které jsem následně ručně brousil  před povrchovou úpravou.
Konstrukční spoje jsou na 8mm domino kolíky a výplň opěráku tvořená 10mm tlustou prohnutou spárovkou je vložená do drážky vyfrézované v zadních nohách.
Povrchová úprava je stříkáním PUR lakem ve dvou vrstvách.
Stůl má zajímavě řešené ukotvení nohou do horní samonosné desky silné 40mm. Kotevní 8mm silné ocelové držáky jsme nechali vypálit vodním paprskem podle vlastního návrchu.
Pro vytvoření požadovaného pohledového efektu 7mm tlusté horní desky stolu jsou hrany desky seřezané pod úhlem 60st. a vytváří tím kontrast tenké desky a masivních 9x9cm silných nohou stolu.
Zákazník požadoval zachování bělové části dřeva a tím  vznikl krásný barevný efekt.
Americký ořech je velmi krásný  materiál a velmi dobře se mi s ním pracuje.
















více fotek z výroby zde:
https://goo.gl/photos/14fxoDKwokJuEiHG7

úterý 14. června 2016

Kopírovací přípravek na ruční frézu Festool OF 2200 EB

Ve firme KONdesign právě pracuji na výrobě šesti židlí z amerického ořechu. Tyto židle mají opěradlovou část z profilované spárovky tl. 10mm, pro slepení opěradla se zadníma nohama bylo nutné vyfrézovat do zadních nohou drážky šírky 10mm tak, aby drážka kopírovala přesně profil zadní nohy s odstupem 5mm od přední hrany.
Protože nemám k dispozici žádné spec.  příslušenství Festool, které by se dalo pro tento účel použít a ani nevím jestli něco takového dělá, musel jsem si vyrobit vlastní přípravek na velkou frézu od festoolu. Něco podobného má v  příslušenství Makita a já jsem si podobný přípravek před lety vyrobil i na moji frézu od Makity.
Konstrukce je velmi jednoduchá. Stačilo  venku se železného šrotu vytáhnout kus vinklu tl. 5mm x 50x50mm se kterého jsem si odřezal 2cm široký pásek. Ten jsem opracoval do požadovaného tvaru viz. foto. Ložisko jsem použil ze starého el. hoblíku a má vnitřní průměr 10mm a vnější 26mm. Pohyblivou základnu pro uložení ložiska jsem vyrobil ze zbytku corianu, ale je možné ji udělat z hliníku, kovu, překližky, plastu atd... Pro upevnení přípravku na frézu se mi přesně hodilo upínací místo pro vodící trn při použítí frézy ve stolku festool, takže tady jsem nic vymýšlet nemusel. Celý přípravek je velmi kompaktní a funguje bezvadně. Hotové jsem to měl během 2 hodin a festool by za to určitě chtěl hříšné peníze. Dá se to použít všude kde je třeba okopírovat zakřivení, což já dělám celkem často.








úterý 31. května 2016

Stolařské svěrky na spárovku -"figovačka"

Protože nás ve firmě KONdesign kde pracuji čeká stahování spousty spárovek z amerického ořechu pro výrobu komod, stolů, židlý atd.. Nechali jsme si s kolegovu u šéfa objednat truhlářské svěrky na spárovku a taky nějaké robustní knechty. Teď máme k dispozici 25 párů figovaček a bylo k nim třeba vyrobit i vedení. Pro výrobu tohoto vedení jsme zvolili laminovanou překližku tl. 25mm, na kterou nepřilne lepidlo vytékající z lepené spárovky jako by se to stalo u běžné překližky. Nařezali jsme pásky rozměru 25x100x1000mm a já jsem potom rozměřil a vyvrtal na stojanové vrtačce 20mm otvory pro vkládání figovaček. Dva otvory vedle sebe jsou z důvodu možnosti tzv. "stohování" kdy se na slepenou spárovku do vedlejšího otvoru vloží další kříž a lepí se další spárovka stejného rozměru. Otočením litinového kříže je možné volit tlouštku spárovky mezi 25 a 50mm.

Japonská tesařská pila a dláto

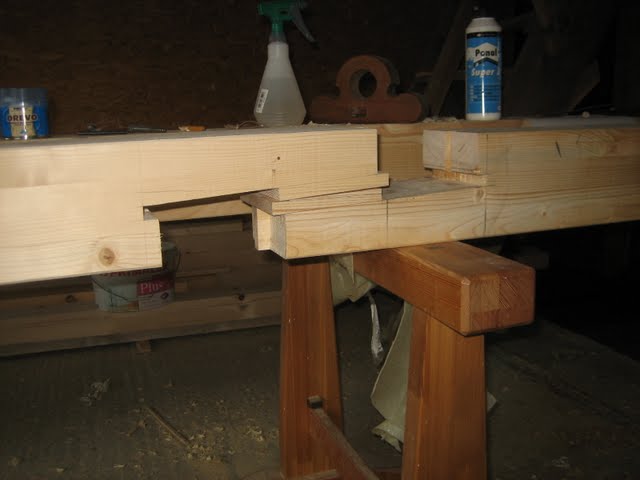

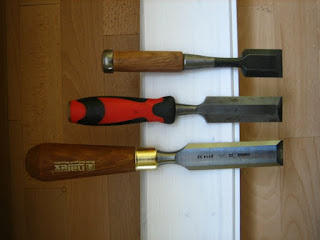

Dnes mi přišla zásilka co jsem si objednal na serveru Cesta dřeva. Protože budu v příštích týdnech vyrábět zastřešení terasy za našim domem, objednal jsem si pro výrobu čepů na trámech největší japonskou pilu Ryoba Seiun saku 300 se kterou chci vyřezávat čepy. A spolu s ní jsem přiobjednal také masivní tesařské dláto Narex premium 32mm. Toto dláto už jsem si jednou koupil a byl jsem s ním moc pokojený a dal jsem ho loni tátovi k narozeninám a tak jsem si ho koupil ještě jednou. Výborně drží ostří a snese i brutální údery palicí. V tomto týdnu mi má přijít  KVH řezivo na stavbu  tak už se těším až začnu.

úterý 24. května 2016

Dubové schodiště do novostavby 3. část dokončení - montáž schodiště a zábradlí

Po nalakování všech dílů schodistě jsme je s kolegou jeli namontovat. Montáž probíhala hladce a vše pasovalo podle plánu. Museli jsme postupovat postupně od prvního nášlapu nahoru, a lepit jeden za druhým z důvodu složitosti tvaru, který bychom tam jinak nedostali. Takže nalepit nášlap, vložit zadní podstupeň a přilepit na PUR a přistřelit, další nášlap ke kterému přilepit předchozí podstupeň "za nos" a vložit další podstupeň za nášpal a tak pořád dokola až nahoru. Po nalepení schodů kolega nainstaloval do prvních nášlapů zásuvky na pojezdy strong a já jsem zatím dopasoval a nalepil otěrové lišty kolem stěn. Poté jsme si zaměřili zbývající díly zábradlí, parapety v domě, přechodové lišty atd...
Na dílně jsem potom vše vyrobil a opět přijel dopasovat před povrchovou úpravou. Po dopasování jsme všechny díly zábradlí demontovali a v dílně jsem je vybrousil a dokončil 3mi vrstvami PUR vodního laku. Jelikož středová zídka zrcadla byla vyrobena rovná (lepší by byla zkosená ve sklonu bočnice schodiště), tak jsem musel vymyslet nějaký harmonický tvar zábradlí aby bylo bezpečné a zároveň netrčelo nevzhledně do prostoru při pohledu z galerie. Po několika pokusech jsem skončil u varianty použití stejného zahnutého tvaru jako u horního madla, jenom pod jiným sklonem. Toto řešení se mi zdá designově zajímavé, bezpečné a funkční. Jednotlivé díly madel jsou spojovány na 14mm domino PUR lepidlem. Šprušle jsou spojeny do madel na 12mm kolíky. Sloupek je ukotvený do anhydridu závitovou tyčí pr.10mm na chem.kotvu. Madla ke sloupku jsou kotvené na vruty 5x120. Na fokách ještě chybí dřevěné krytky v montážních otvorech, protože jsem musel z montáže odjet dřív, takže to dodělával kolega a nemám to nafocené.
výroba šablony zahnutého madla


lepení dílů madla



ořezání tvaru s přilepenou šablonou na tavné lepidlo


poté jsem madlo i s přilepenou šablonou ofrézoval frézou s kopírovacím ložiskem


postupné lepení nášlapů

frézování oblých tvarů madel


detail nainstalovaných pojezdů do bočnic

osazené šuplíky na papuče s nenápadnou hliníkovou úchytkou


detail otěrových lišt u stěny

spodní madlo nahrubo připevněné před finálním dokončením

zaměrování madel



výroba přesného tvaru madla

detail rohového spoje na domino 12mm


lepeno na PUR lepidlo

vyměrování šprušlý do zábradlí zídky


lepení zábradlí po laku


montáž zábradlí






už chybí jenom krytky a přechodové lišty
