Dřevěné schodiště do Summerbridge House 3 Část : Výroba a montáž podesty a sloupků

Podestu jsem slepil ze tři kusů spárovky a sloupky ze 2 kusů. Schodiště bude mít průchodnou šířku 900mm a sloupky mají profil 80x80mm. dlaby do sloupků jsem dělal s pomoci ruční frézy s bočním vodítkem. Všechny spoje dělám jako rozebíratelné. Pro zajištění spojů používám Vruto-šrouby různých délek 120-180mm a průměru 10mm. Před montáží části schodišťové podesty do jednoho celku jsem si vyznačil na stěně přesnou výšku horní hrany bočnice i pozice sloupku. Zkontroloval jsem si taky pravoúhlost stěny s překladovým BSH hranolem a vybrousil tento překlad, který jsem předtím vytmelil.
Před samotnou montáží jsem si v místech budoucích sloupků na stěně a překladu vyzkoušel dopasovat tyto sloupky tak, aby 100% dosedaly jak na stěnu tak i na překlad v perfektní kolmici dolů, což je velmi důležité pro pozdější přesné zapasování ostatních spojů bočnic a podesty. Jakmile jsem byl spokojený s dopasovanim "nasucho" tak jsem složil celou podestovou část schodiště a uřezal pomocné stojky přesné délky tak, aby bylo možné podestu celou zvednout do požadované pozice. Jelikož je celý díl velmi těžký, zavolal jsem si na pomoc tátu. Samotné ukotvení už potom byla hráčka. Podestová část je ukotvena 2x vrutošroubem do stěny a 2x vrutošroubem přes sloupek do překladu. Po dokončení nástupních ramen s ukotvením do podlahy obývacího pokoje se celé schodiště stabilizuje. Ze zvědavosti jsme zkusili přiložit jedno rameno a vypadá to, že to bude sedět na milimetr.
jeden z vykresu detalu reseni podesty

vsechny cepy pasuji velmi tesne

lepeni podesty -slepovane hrany jsem si srovnal na srovnavace v dilne

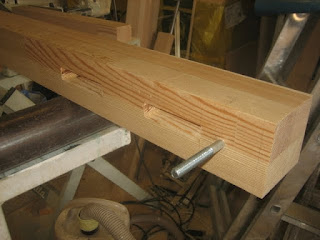

hotove dlaby na sloupku

dopasovani do presne kolmice pred samotnou montazi

cast smontovaneho dilu

detail zajistovaciho vrutosroubu M10

detail dotazeneho sroubu - podlozky jsem si udelal z preklizky

pozdeji otvory zaslepim krytkama

sloupky podesty jsou zapustene do hrany prekladu o 2 cm

dopasovani horniho schodku nad podestou

behem montaze

podesta uz drzi na miste

na stenu pasuje vse lip nez jsem cekal

zkouska nasazeni samotneho ramene

pasuje to
