Soustruznicke dlato - maxi Skew Chisel

Když jsme u švagra hledali něco ve staré garáží, tak jsem tam narazil na hromadu starých pilníků, které jsem mu samozrejme hned zabavil.

Už když jsem byl na škole(před 16ti. lety), tak nám mistr ukazoval jak se dá s pilníků vyrobit skvěle soustružnické dláto. Jedno jsem si vyrobil už před lety a minulý týden jsem si vyrobil toto:

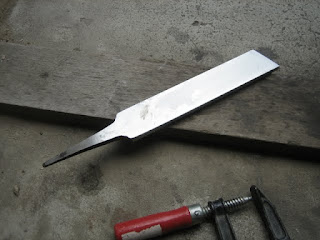

Pilník jsem zkrátil na potřebnou délku a vybrousil povrch flexou. Potom jsem plochy srovnal na pasové brusce do roviny.

 Potom jsem na dvoukotoucove brusce vybrousil hrubé ostří pod uhlem cca 70st. a uhel britu oboustranny cca 30st., které jsem potom opět s průběžným chlazením doladil na malé pasové brusce.








Potom jsem celé dláto vyleštil brusnou a leštící pastou na filcovém kotouči. Ostří budu ještě ručně obtahovat na japonských vodních kamenech, takže jsem ho ještě nevyzkoušel. Už při broušení bylo jasné podle jemných jiskřiček, že pilník je z velmi kavalitniho a tvrdého materiálu. Toto dláto jsem si vyrobil z důvodů toho, že jsem si oblíbil techniku hrubování materiálu pomoci "Skew" - typu dláta, kdy se pro změnu tvaru z hranolů na válec používá toto dláto. Hrubování se Skew dlátem jde velmi rychle a efektivně. viz. zde : http://www.youtube.com/watch?v=kymZdrmP8Fw
Tyto staré pilníky jsou opravdu masivní. Šířka dláta je 38mm, délka kovové části 210mm a délka rukojetí 420mm celkem tedy 630mm délka. Tlouska dláta je cca 9mm.
Rukojeť je že dřeva buku a pojistný kroužek jsem si udělal z kousku trubky vnitřního průměru 21mm.
Toto dláto je teď tedy moje největší a nejtěžší dláto. Rukojeť na fotkách ještě není dokončena. Musím ještě zakrátit a zabrousit konec, potom ručku napustím olejem. Taky ještě nemám usazené obě části, pro slepení použiju oblíbenou epoxidovou pryskyřicí.





S těchto pilniků mám v plánu si vyrobit i další tvary dlát a hlavně ěkrabacích dlaá pro  vyhlazování vnitrnich ploch misek, profilova dlata, atd...
Mam v planu taky trosku upravit muj soustruh, kdy budu zvedat konika i vreteno a ziskam tim zvetseni tocneho prumeru z 24cm na cca 36cm.
Tyto veci ale delam po vecerech, protoze vsechen cas ted travim na stavbe domu a potreboval bych, aby mel den 48 hod. Drevostavba svepomoci
Jeden s techto pilniku taky pouziju na vyrobu dlata pro zacistovani spoju na tramech tzv. "slick chisel": http://www.fine-tools.com/stichaxt.htm

9 komentářů:

  1. Ahoj,

    to dláto vypadá úžasně a při těch rozměrech a váze to asi bude skvěle tlumit vibrace...

    Nebojíš se ale, že pilník je přece jenom dost křehký a v zátěži to praskne pod rukama? Pár lidí mně od toho zrazovalo, takže když jsem dělal ze starých pilníků, nejdříve jsem to nejdříve popustil a pak jsem to nechal nástrojaře znovu zakalit...

    Docela mně zajímají tvé další postřehy z užívání, ať se daří Tomas0712

    OdpovědětVymazat
  2. Ahoj Tome,
    diky za pochvalu. Priznam se, ze porad jeste nemam dlato pripravene k pouzivani, ale krehkosti pilniku se nebojim. Uz nekolik let pouzivam jine dlato vybrousene z pilniku a nezaznamenal jsem nejmensi problem. V kazdem pripade pri praci na soustruhu pouzivam velky stit, popr. minimalne ochranne bryle. Hned jak budu mit trosku casu, natocim video pri pouziti.

    OdpovědětVymazat
  3. Ahoj Petře,
    jsem Tvůj dloudobý fanoušek :-), to dláto je pěkné a propracované. Zdá se mi trochu velké k poměru k tvému soustruhu.
    Já mám téměř všechny dláta vybroušené ze starých pilníků a slouží dlouhodobě a bez problémů.
    Tom píše o vibraci a prasknutí - v podstatě máš dláto opřené o opěrku téměř u ostří. Na delší soustružení od opěrky slouží ty větší a masivnější ( např. to Tvoje), takže je to odzkoušené - OK!
    Držím Ti palce a ať se Ti daří na stavbě!
    Libor

    OdpovědětVymazat
  4. Diky Libore za pekny komentar. Myslim, ze s velkym dlatem se da dobre delat i na malem soustruhu. Mam ho hlavne na hrubovani a diky velikost to jde velmi rychle a bez vibraci. Na anglickem foru o truhlarine, kde taky prispivam jsem nezaznamenal jedinny pozitivni prispevek na moje dlato z duvodu "nebezpecne" krehkosti pilniku, docela me to mrzi, ale stejne ho pouzivam, protoze je tak masivni, ze nevim co by se muselo stat, aby prasklo. Ahoj Petr

    OdpovědětVymazat
  5. Včera jsem vyzkoušel dláto s vidiovým plátkem (z nože na kov)do otvoru s ostrým rohem. Trochu jsem ho upravil a funguje na 100%! Člověk nemusí tolik brousit:-).Pokud budeš chtít-pošlu ti foto.
    Pokud si vzpomínám, vyráběl jsi pásovku, máš nějaké foto? Obdivuji tvořivé lidi!
    Čau Libor

    OdpovědětVymazat
  6. Ahoj Libore, urcite se na fotku rad podivam. Taky planuju nejake vymenne struhy udelat z radeka nebo neceho podobneho, ale nemam ted cas. Stejne jako s moji pasovkou. Pasovka uz je 100% funkcni a pouzivam ji, ale porad jsem ju jeste nepublikoval na blogu, protoze nemam dokoncene zakrytovani a tak jsem ji tam nechtel davat. Vsechen material na to mam, i barvu, ale bohuzel cas je muj nepritel. Strechu na barak jsem chtel mit v zari hotovou, je prosinec a ja ji teprve dokoncuju! Ale ze jsi to ty, tak tady je odkaz skoro na vsechny fotky z vyroby vcetne spousty videa. https://picasaweb.google.com/111749161936264545494/HomeMadePasovaPila# Ahoj Petr a diky za kompliment.

    OdpovědětVymazat
  7. Ahoj Petře, tak jsem se na to díval.Nerad se opakuju, ale SMEKÁM KLOBOUK!
    Už není co dodat :-)
    Libor

    OdpovědětVymazat
  8. ahoj petre pasovka je bomba obdivuju te si šikovny ted sem sestavil soustruh musim si udelat taky nejake struhy tak se pokusim podle tebe

    OdpovědětVymazat
  9. Ahoj Kubo, diky za pochvalu. Na skrabaky a profilove struhy doporucuji stary platek ze strojni pily, je cca 3mm silny a skrabaci struhy jsou z nej super. Posli foto na e-mail, rad se necham inspirovat tvojim soustruhem.Ja mam v planu ho cely predelat,uz rok mam doma na to material, ale nemam casu. Pasovku jsem si dneska privezl na stavbu a mas pravdu mam z ni fakt radost. Zatim ahoj
